Beton cu margini teșite: tehnici, instrumente și benzi de teșire magnetice

Ce este betonul cu margini teșite și de ce contează

Betonul cu margini teșite se referă la elementele de beton - pereți, stâlpi, plăci, grinzi și panouri prefabricate - unde colțul ascuțit de 90 de grade a fost înlocuit cu o față înclinată sau teșită, de obicei tăiată la 45 de grade. Rezultatul este o suprafață diagonală curată care se întinde pe lungimea marginii. Acest lucru nu este pur cosmetic. O muchie teșită reduce concentrația de tensiuni la colțuri cu până la 30% în comparație cu muchiile pătrate , ceea ce înseamnă mai puține așchii, crăpături și colțuri sparte pe durata de viață a structurii.

Dincolo de performanța structurală, marginile teșite au o funcție critică de siguranță. Colțurile pătrate expuse din beton sunt renumite pentru că provoacă tăieturi și abraziuni - un pericol real în depozite, structuri de parcare, clădiri publice și proiecte de infrastructură. Un colț teșit tocește care riscă imediat. În lucrările de arhitectură, dezvăluirea în unghi creează, de asemenea, linii de umbră care adaugă profunzime vizuală și sofisticare unei suprafețe altfel plane.

Cea mai comună dimensiune a șanfrenului în construcția generală este a 20 mm × 20 mm (¾ inch) teșit la 45 de grade , deși proiectele de arhitectură folosesc frecvent profile de 10 mm, 15 mm, 25 mm sau personalizate. Producătorii de beton prefabricat specifică adesea teșituri mai adânci - 30 mm sau 40 mm - pentru a crea o articulație vizuală mai puternică între panouri.

Cum se formează marginile teșite în beton

Există două abordări fundamentale pentru crearea unei margini teșite pe beton: formarea teșiturii înainte de turnare folosind benzi de teșit plasate în interiorul cofrajului sau tăierea și șlefuirea teșiturii după ce betonul s-a întărit. Formarea prin turnare este de departe metoda cea mai comună și mai rentabilă în construcțiile profesionale.

Benzi de teșit înainte de turnare

Benzile de teșit - numite și inserții de teșit sau inserții de margine - sunt bucăți de material cu profil triunghiular fixate în interiorul cofrajului la colțuri înainte de turnarea betonului. Când formele sunt îndepărtate, banda se trage pentru a dezvălui o margine perfect teșită. Această metodă nu necesită operații secundare și adaugă timp minim procesului de formare.

Cele mai comune trei materiale ale benzilor de teșire sunt spuma (poliuretan sau polietilenă), PVC/plastic și cauciuc. Fiecare are propriul profil de performanță. Benzile de spumă sunt ieftine și flexibile, dar sunt predispuse la rupere în timpul îndepărtării formei, lăsând fragmente lipite de suprafața betonului care trebuie să fie alese manual - un proces de corectare a defectelor care necesită timp. Benzile din PVC sunt mai durabile, dar necesită fixare mecanică cu cuie, șuruburi sau adeziv, ceea ce adaugă forță de muncă și lasă găuri de fixare în fața cofrajului.

Tăiere și măcinare după turnare

Când este necesară o teșitură pe betonul întărit care nu a fost format cu o bandă de teșit, antreprenorii folosesc polizoare unghiulare echipate cu roți de șlefuit diamantate sau freze de beton cu biți de teșire. Această abordare este mult mai costisitoare - costurile echipamentelor, timpul de muncă și gestionarea prafului se adună toate. A Trecerea de 15 metri a muchiei teșite formată în timpul turnării costă cu aproximativ 60-70% mai puțin decât muchia echivalentă produsă prin șlefuire post-policare . Metodele post-turnare sunt de obicei rezervate pentru lucrările de renovare sau corectarea erorilor de formare.

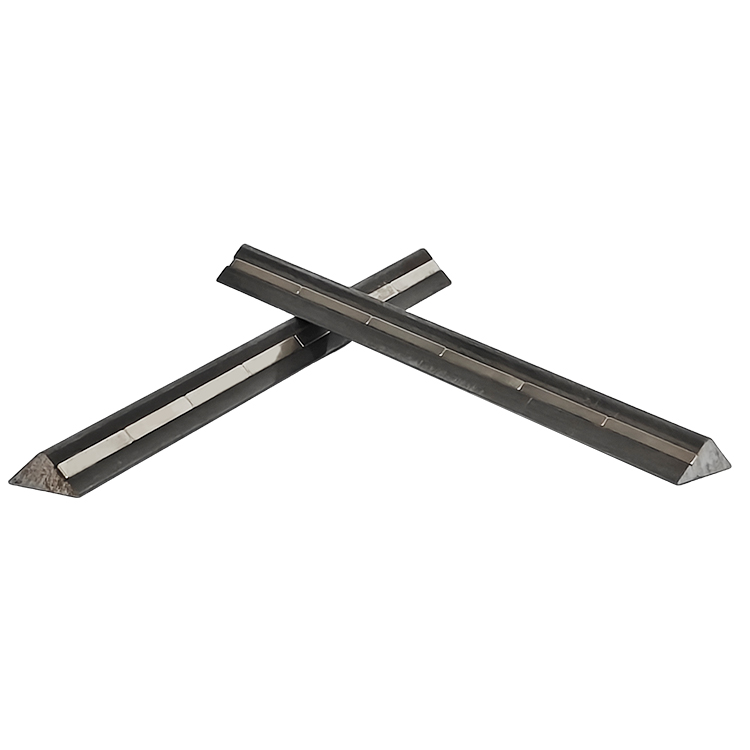

Teșit magnetic Benzi: Standardul profesional pentru cofrajele din oțel

În producția de prefabricate din beton și lucrările in situ folosind cofraje din oțel, benzile magnetice de teșit au devenit soluția dominantă de fixare. O bandă de teșire magnetică este o inserție de teșit triunghiulară cu un magnet continuu de ferită sau neodim încorporat de-a lungul bazei sale. Magnetul ține banda ferm pe suprafața formei de oțel, fără șuruburi, cuie, cleme sau adeziv. Poziționarea durează câteva secunde. Repoziționarea este la fel de rapidă.

Benzile de teșire magnetice sunt reutilizabile în sute de cicluri de turnare , ceea ce face ca costul lor unitar mai mare să fie irelevant atunci când este calculat pe bază de utilizare. O bandă de teșire magnetică de calitate din PVC sau cauciuc costă de trei până la cinci ori mai mult decât o bandă de spumă de unică folosință, dar dacă supraviețuiește la 300 de turnări - o cifră rezonabilă pentru o bandă bine întreținută - costul per turnare este o fracțiune din alternativa de unică folosință.

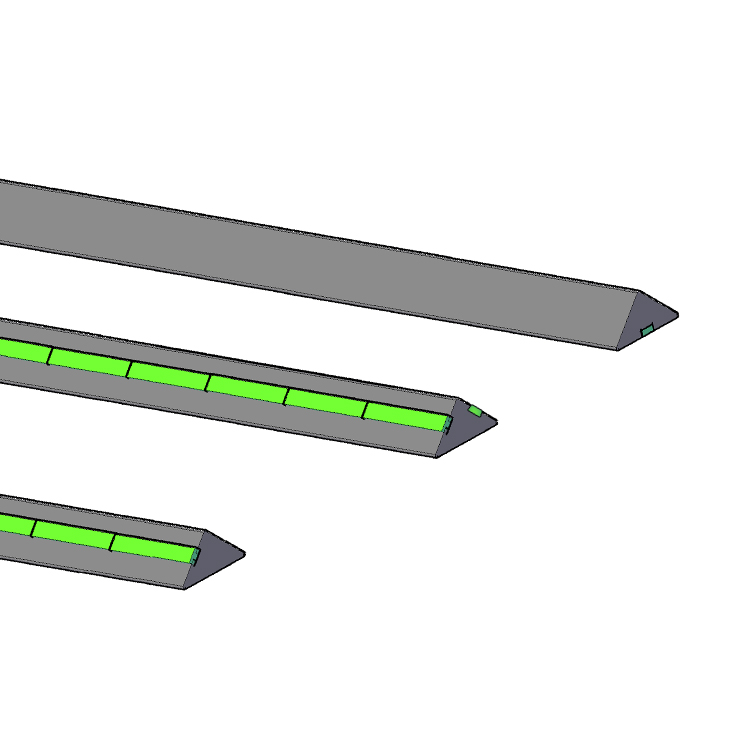

Cum funcționează benzile magnetice de teșire

Corpul unei benzi de teșire magnetică este de obicei realizat din PVC rigid, cauciuc flexibil sau o combinație a ambelor. Profilul triunghiular se află în colțul formei de oțel, iar fața plată a bazei intră în contact cu suprafața de oțel. Magneții încorporați - distanțați de obicei la intervale de 50 mm până la 150 mm de-a lungul benzii - generează o forță de reținere care rezistă atât deplasării laterale în timpul vibrațiilor betonului, cât și mișcării verticale în timpul turnării. Majoritatea producătorilor produc benzi în lungimi standard de 1000 mm, 1500 mm și 2000 mm , cu articulații unite între ele pentru curse mai lungi.

Specificațiile magnetului contează. Magneții de ferită sunt rentabili și funcționează bine în medii standard de producție. Magneții de neodim (pământuri rare) asigură o fixare semnificativ mai puternică - important atunci când banda de teșire este poziționată pe fețe verticale sau deasupra capului de cofraj sau când betonul este plasat cu vibratoare interne de înaltă energie care creează o presiune laterală substanțială pe inserțiile de cofraj.

Calitate finisaj suprafețe

Unul dintre cele mai clare avantaje ale benzilor de teșire magnetice față de echivalentele spumei este calitatea finisajului suprafeței. Spuma absoarbe umezeala și poate lăsa o textură aspră, poroasă pe fața teșită. Benzile magnetice din PVC și cauciuc produc un finisaj dens, neted pe teșit, care se potrivește sau depășește calitatea finisajului feței formate adiacente. Pentru betonul arhitectural - unde defectul de suprafață este inacceptabil - această distincție este decisivă.

Compararea tipurilor de benzi de teșit: o prezentare practică

Alegerea benzii de teșire potrivite depinde de tipul de cofraj, scara proiectului, ciclurile de reutilizare necesare și specificațiile de finisare. Tabelul de mai jos rezumă principalele compromisuri.

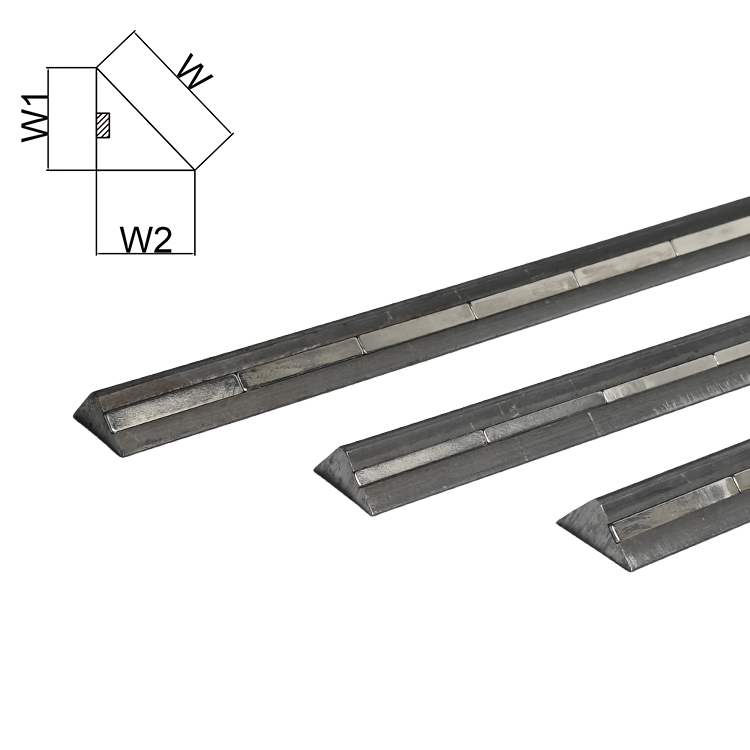

Dimensiunile standard ale teșiturii și când se utilizează fiecare

Dimensiunile teșiturii sunt specificate ca lungimea piciorului secțiunii transversale a triunghiului dreptunghic. O „teșire de 20 mm” înseamnă că ambele picioare ale triunghiului au 20 mm, producând o față diagonală de 28 mm la 45 de grade. Iată cum selecția mărimii se corelează de obicei la tipul de aplicație:

• 10 mm × 10 mm: Lucrări rezidențiale ușoare, colțuri interne pe pereți și coloane unde se dorește o dezvăluire minimă. Folosit adesea în construcția de locuințe pentru a reduce riscul de așchiere fără o teșire vizuală evidentă.
• 15 mm × 15 mm: Standard general de construcție comercială pentru stâlpi, grinzi și margini de pereți în proiecte de birouri și retail. Echilibrează vizibilitatea și caracterul practic.
• 20 mm × 20 mm: Dimensiunea cea mai utilizată în betonul civil și structural. Se aplică pe bonturi de poduri, pereți de sprijin, podele industriale și elemente prefabricate. The Teșirea de 20 mm este dimensiunea implicită specificată în majoritatea codurilor naționale de beton când nu este dată o dimensiune specifică.
• 25 mm × 25 mm: Lucrări de infrastructură, inclusiv tuneluri, pasaje subterane și civile grele, unde marginile sunt supuse încărcării la impact de la vehicule sau mașini.
• 30 mm × 30 mm și mai sus: Fațade arhitecturale prefabricate, panouri agregate expuse și elemente structurale semne, unde linia de umbră este o caracteristică de proiectare intenționată. Folosit și în medii agresive (marin, expunere chimică) unde o teșitură mai mare îndepărtează colțul de zona de deteriorare maximă.

Există și profiluri non-standard. Unii producători de prefabricate folosesc un teșit cu raport de 1:2 sau 1:3 (o teșire superficială în loc de 45 de grade) pentru a crea un efect diferit de linie de umbră. Benzile magnetice de teșire sunt disponibile în aceste profile personalizate de la furnizorii specialiști de cofraje, deși se aplică termene de livrare și cantități minime de comandă.

Instalarea corectă a benzilor de teșire: greșeli frecvente și cum să le evitați

Instalarea incorectă a benzilor de teșire este una dintre cauzele principale ale defectelor de margine în betonul format. Reparațiile rezultate – șlefuire, petice, umplere cu epoxid – costă mult mai mult în timp și materiale decât realizarea corectă a instalării de la început. Următoarele sunt cele mai frecvente erori văzute pe site.

Distanța dintre bandă și față de formă

Chiar și un spațiu de 1–2 mm între baza benzii de teșire și fața de formă permite pastei de ciment să se scurgă dedesubt în timpul vibrației. Rezultatul este o aripioară de pastă întărită de-a lungul marginii teșiturii care trebuie ciobită - dăunând betonului proaspăt în timpul procesului. Pentru benzile de teșire magnetice, acest decalaj este de obicei cauzat de un magnet care și-a pierdut rezistența de reținere sau reziduurile dintre bandă și forma de oțel. Curățați fața formei cu o perie de sârmă înainte de a pune benzi și verificați dacă fiecare secțiune se fixează ferm de oțel, fără a legăna.

Îmbinări nealiniate între secțiunile benzii

Acolo unde două secțiuni de bandă de teșire se întâlnesc cap la capăt, orice decalaj – chiar și 0,5 mm – creează o treaptă vizibilă în marginea teșită finită. Pentru benzile de teșire magnetice, îmbinarea capetelor între ele este simplă, deoarece magneții mențin poziția fără deplasare. Pentru benzile din PVC cu cuie, alinierea îmbinărilor necesită mai multă grijă. Folosiți o margine dreaptă când poziționați secțiunile și aplicați o bucată mică de bandă peste îmbinare înainte de turnare pentru a preveni infiltrarea pastei.

Agent de eliberare insuficient

Benzile de teșit - în special tipurile de PVC și cauciuc - trebuie acoperite cu ulei de dezlipire înainte de fiecare turnare. Omiterea acestui pas înseamnă că banda se leagă de suprafața betonului și rupe bucăți din fața teșirii în timpul decaparii. Aplicați un strat subțire și uniform de agent de decuplare pe fața benzii de teșire folosind o perie sau o rolă, nu un pistol de pulverizare — aplicarea prin pulverizare tinde să lipsească colțurile interne și să lase bazine pe suprafețe orizontale, ceea ce provoacă pete de suprafață.

Deplasarea benzii în timpul vibrației

Vibratoarele interioare de beton creează o presiune laterală semnificativă asupra oricărui lucru din cofraj. Benzile de spumă ținute numai de adeziv pot migra câțiva milimetri în timpul vibrației, producând o teșitură ondulată sau nealiniată. Benzile magnetice de teșire rezistă eficient acestei deplasări atunci când forța de reținere a magnetului este potrivită cu orientarea formei și puterea vibratorului. Pentru vibrațiile de înaltă frecvență (peste 12.000 rpm), benzile magnetice de neodim sunt de preferat în locul benzilor magnetice de ferită, care ar putea să nu ofere suficientă forță de reținere pe fețele verticale.

Aplicații în fabricarea betonului prefabricat

Producția de beton prefabricat este locul în care benzile magnetice de teșit sunt cele mai utilizate. Instalațiile prefabricate operează de obicei paleți sau forme de masă din oțel care sunt reconfigurate de mai multe ori pe zi. În acest mediu, viteza și ușurința repoziționării benzilor magnetice de teșire se traduce direct în producția. Un echipaj care a petrecut anterior 20 de minute în cuie benzi de teșit din spumă pe matriță poate plasa și poziționa benzi de teșit magnetice pentru aceeași matriță în mai puțin de 5 minute.

Elementele prefabricate care încorporează în mod obișnuit margini teșite includ:

• Stâlpi și baze de stâlpi pentru structuri cu mai multe etaje
• Panouri de perete pentru clădiri rezidențiale, comerciale și industriale
• Gradini de scară și trepte de scară individuale
• Grinzi de pod (grinzi în I, grinzi în U, grinzi casete)
• Segmente de căptușeală de tunel, unde marginile teșite ajută la asamblarea inelului și la așezarea garniturii
• Blocuri de perete de sustinere si panouri de bariera de zgomot
• Panouri de placare arhitecturală în care linia de umbră este un element de design

În special în producția de segmente de tunel, marginile teșite servesc unui scop structural dincolo de estetică. Teșirea creează o canelură încasată atunci când două segmente sunt plasate unul lângă celălalt, iar această canelură poate fi umplută cu calafate sau chit pentru a asigura o etanșare secundară la apă. Majoritatea specificațiilor segmentului de tunel necesită o teșitură de minim 20 mm × 20 mm pe toate îmbinările longitudinale și circumferențiale tocmai din acest motiv.

Margini teșite și durabilitate a betonului

Argumentul durabilității pentru marginile teșite este bine susținut de observația practică și știința materialelor. Colțurile ascuțite de beton de 90 de grade sunt în mod inerent vulnerabile, deoarece betonul de la vârful colțului este sprijinit doar pe două fețe, mai degrabă decât pe trei. Când este supus la impact, cicluri termice sau coroziune a armăturii, acest colț slab susținut tinde să se spargă mai întâi.

Ciclul termic este deosebit de agresiv la colțurile expuse. Betonul se dilată și se contractă odată cu schimbarea temperaturii. Colțul este punctul în care două suprafețe se întâlnesc la unghiul maxim de expunere, creând stres termic bidirecțional. De-a lungul anilor de expunere în aer liber, acest stres ciclic provoacă microfisurare care progresează spre despicare vizibilă. Studiile stâlpilor structurii de parcare arată că marginile teșite reduc incidența spargerii colțurilor cu 40-60% pe o perioadă de service de 20 de ani. comparativ cu coloanele echivalente cu muchii ascuțite din același mediu.

În betonul armat, adâncimea acoperirii la un colț ascuțit este geometric mai mică decât acoperirea nominală măsurată perpendicular pe o față plană. Un capac de 30 mm pe o suprafață plată a peretelui se poate reduce efectiv la 21 mm la un colț pătrat atunci când este măsurat la cea mai apropiată armătură. Teșirea colțului mută fizic suprafața expusă departe de bara de armare, restabilind acoperirea eficientă. Acesta este motivul pentru care multe coduri de beton axate pe durabilitate - inclusiv BS EN 13670 în Europa - impun în mod explicit margini teșite pe betonul structural în clasele de expunere XC3, XC4, XD2 și mai sus.

Selectarea benzii de teșire magnetice potrivite pentru proiectul dvs

Nu toate benzile magnetice de teșire funcționează la fel. Următorii factori ar trebui să ghideze specificațiile și deciziile de cumpărare pentru aplicațiile de cofraje din oțel prefabricat și in situ.

Tipul de magnet și forța de reținere

Pentru turnarea orizontală (banda se așează pe o masă plată de oțel), magneții de ferită cu o forță de reținere de 10–15 N per magnet sunt în general suficienți. Pentru fețele de formă verticale sau pentru formele utilizate cu vibrații de înaltă energie, specificați benzi de teșire magnetice din neodim cu forțe de reținere de 25–50 N per magnet. Unii producători publică date privind forța de tragere pe metru de bandă - o măsură comparativă utilă. Căutați un minim de 150 N pe metru de bandă pentru aplicații pe față verticală .

Material caroserie: PVC vs cauciuc

Benzile de teșire magnetice din PVC sunt mai dure și mai stabile dimensional, ceea ce le face potrivite pentru aplicații care necesită o geometrie foarte precisă a marginilor - prefabricat arhitectural, de exemplu. Benzile de teșire magnetice din cauciuc sunt mai flexibile, permițându-le să urmeze curbe ușoare sau suprafețe neplate fără a lăsa goluri. De asemenea, cauciucul tinde să se elibereze mai curat de pe suprafața betonului în timpul decaparii, reducând riscul de deteriorare a suprafeței. Pentru producția de volum mare, benzile de teșit magnetice din cauciuc oferă adesea o durată de viață mai bună, deoarece flexibilitatea lor reduce stresul asupra interfeței magnet-corp în timpul îndepărtării formei.

Rezistență la temperatură

Fabricile de prefabricate folosesc adesea întărirea cu abur pentru a accelera creșterea rezistenței. Puterea magnetului de ferită standard nu este afectată semnificativ de temperaturile de întărire cu abur (de obicei 50–70°C). Cu toate acestea, magneții de neodim încep să piardă magnetizarea permanentă peste aproximativ 80°C , ceea ce înseamnă că nu sunt potrivite pentru ciclurile de întărire accelerată la temperatură înaltă fără ca producătorul să confirme un grad nominal la temperatură înaltă. Specificați această cerință în mod explicit atunci când comandați benzi de teșit magnetice pentru lucrări prefabricate întărite cu abur.

Piese de colț și de capăt

Sistemele bune de teșituri magnetice includ piese de colț create special - colțuri interne și externe de 90 de grade - care permit teșirii să se înfășoare în jurul colțurilor coloanei fără îmbinări inestetice tăiate la fața locului. Aceste piese de colț ar trebui specificate ca parte a sistemului, mai degrabă decât fabricate din lungimi tăiate, deoarece îmbinările tăiate la fața locului sunt o sursă comună de scurgeri de pastă și defecte de margine.

Beton cu margini teșite în contexte arhitecturale și de proiectare

În betonul arhitectural - numit uneori beton cu fața dreaptă sau béton brut - marginea teșită este un instrument estetic deliberat la fel de mult ca unul practic. Linia de umbră creată de o bandă de teșire articulează suprafața, definește geometria elementului și conferă formelor de beton în masă o calitate rafinată, artizanală, de care lipsesc marginile pătrate netede.

Arhitecții care lucrează în tradiția betonului expus - de la Unité d'Habitation a lui Le Corbusier până la proiectele contemporane Tadao Ando - au folosit liniile de teșit pentru a controla modul în care se citește lumina pe suprafețele de beton. A Teșirea de 25 mm creează o linie de umbră de aproximativ 35 mm lățime în condiții de lumină puternică, care este suficientă pentru a se înregistra clar în lumina zilei pe o fațadă. Un teșit de 10 mm se citește ca o linie fină, mai subtilă și mai potrivită pentru suprafețele interioare unde nivelurile de lumină și distanțele de vizualizare sunt diferite.

Pentru prefabricate arhitecturale, consistența adâncimii și poziției teșitului pe sute sau mii de panouri identice este critică. Orice variație a poziției benzii produce dezechilibre vizibile atunci când panourile sunt instalate. Benzile de teșire magnetice, permițând poziționarea rapidă și repetabilă a reperelor de pe forma de oțel, fac această consistență realizabilă la scară de producție într-un mod în care benzile bătute în cuie sau lipite pur și simplu nu se pot potrivi în mod fiabil.

Unii arhitecți specifică benzi de teșire colorate - de obicei un corp din PVC cu pigment integral - pentru a crea un contrast de culoare deliberat la teșit. Aceasta este o tehnică neobișnuită, dar eficientă pentru crearea unei articulații vizuale puternice în fațadele cu panouri mari. Benzile magnetice standard sunt disponibile în gri, negru și, ocazional, alb de la furnizorii importanți, cu culori personalizate disponibile la comandă.

Întreținerea și reutilizarea benzilor de teșire magnetice

Pentru a obține durata maximă de viață a benzilor magnetice de teșit, este necesară o rutină de întreținere consecventă. Benzile care sunt pur și simplu aruncate într-un coș între turnări acumulează reziduuri de beton, suferă deteriorări ale magnetului și dezvoltă zgârieturi de suprafață care se transferă la finisarea betonului.

1. Curățați imediat după decapare. Reziduurile de beton de pe suprafața benzii sunt ușor de îndepărtat când sunt proaspete și extrem de dificile odată întărite. Folosiți o racletă din plastic - nu o unealtă metalică, care zgârie corpul din PVC sau cauciuc - și clătiți cu apă.
2. Inspectați rețeaua de magneti. Rulați o placă de oțel de-a lungul bazei benzii după curățare. Orice secțiune care nu ține ferm indică un magnet defect sau deplasat. Defecțiunile magnetului individual pot fi uneori reparate de furnizor; benzile cu defecțiuni multiple ale magnetului ar trebui retrase.
3. Depozitați pe orizontală. Stivuirea benzilor pe verticală sau sprijinirea acestora de pereți cauzează deformarea pe termen lung, în special în benzile din PVC. Păstrați plat în rafturi etichetate, organizate în funcție de dimensiunea profilului.
4. Aplicați agent de degajare înainte de fiecare turnare. Chiar și după curățare, aplicați un strat proaspăt de agent de decuplare atât pe fața triunghiulară a benzii, cât și pe fața de bază care intră în contact cu forma de oțel. Acest lucru protejează atât suprafața benzii și facilitează decaparea formei.
5. Înregistrați ciclurile de utilizare. În instalațiile de prefabricat cu volum mare, urmărirea numărului de turnări per set de benzi permite înlocuirea proactivă înainte ca degradarea suprafeței să înceapă să afecteze calitatea betonului finit. Majoritatea producătorilor recomandă înlocuirea benzilor la 80% din ciclul lor nominal de reutilizare mai degrabă decât să aștepte eșecul vizibil.

Analiza costurilor: benzi de teșit magnetice vs metode tradiționale

O comparație realistă a costurilor trebuie să țină cont de costul materialului, timpul de muncă pentru instalare și îndepărtare, frecvența de înlocuire a benzilor și orice cost suplimentar pentru repararea defectelor. Următorul exemplu utilizează o instalație ipotetică de producție prefabricată care turnează 50 de elemente de coloană pe săptămână, fiecare necesitând 12 metri liniari de bandă de teșit de 20 mm.

Cifrele de mai sus arată clar că costul unitar mai mare al benzilor de teșit magnetic este compensat în întregime de economiile de forță de muncă în primul an de producție . Economiile anuale în curs de desfășurare din forța de muncă redusă și repararea defecțiunilor sunt substanțiale. Pentru o instalație care produce 50 de elemente pe săptămână, trecerea de la spumă la benzi de teșit magnetice poate economisi în mod realist peste 15.000 USD anual în costuri directe - înainte de a lua în considerare calitatea îmbunătățită și ratele reduse de respingere ale clienților.

Cerințe de cod și specificații pentru marginile teșite

Marginile teșite nu sunt întotdeauna opționale. Mai multe coduri și specificații utilizate pe scară largă impun cerințe de teșire pe betonul structural.

• ACI 301 (SUA): Necesită ca toate colțurile expuse ale betonului format să primească o teșire sau o rază, dacă nu se specifică altfel. Dimensiunea implicită a teșitului, acolo unde nu este specificată, este de ¾ inch (aproximativ 19 mm).
• BS EN 13670 (Europa): Specifică cerințele de teșire pentru beton din clasele de expunere XC3 și mai sus, cu teșire de minim 15 mm pe toate marginile structurale expuse în medii moderate până la severe.
• AS 3610 (Australia): Standard de cofraj care necesită benzi de teșire sau echivalent la toate colțurile exterioare ale colțurilor, cu excepția cazului în care desenele de proiect permit în mod specific marginile pătrate.
• ASSHTO LRFD Bridge Design (SUA): Necesită teșire minimă de 25 mm pe toate marginile expuse ale betonului de pod în condiții de expunere XS și XD.
• CIRIA C660 / C766 (Marea Britanie): Documentele de îndrumare pentru fisurarea termică timpurie în beton recomandă marginile teșite pentru a reduce efectele concentrației tensiunilor la colțurile formei - un factor de inițiere timpurie a fisurii termice.

Când revizuiți specificațiile proiectului, verificați atât desenele structurale, cât și secțiunile specificațiilor proiectului pentru cerințele de formare. Nu este neobișnuit ca cerințele de teșire să apară în specificație, dar să nu fie dimensionate pe desene, lăsând antreprenorului să confirme dimensiunea dorită cu proiectantul înainte de a comanda materiale de formare.
